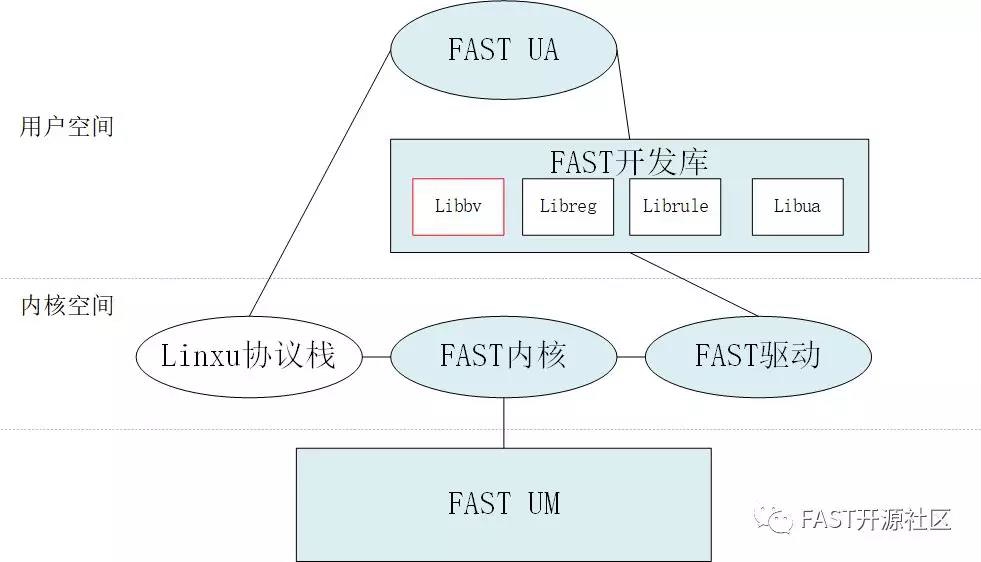

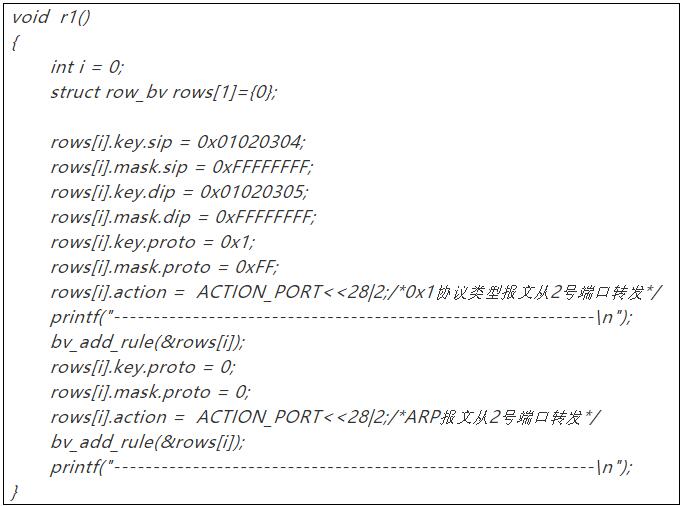

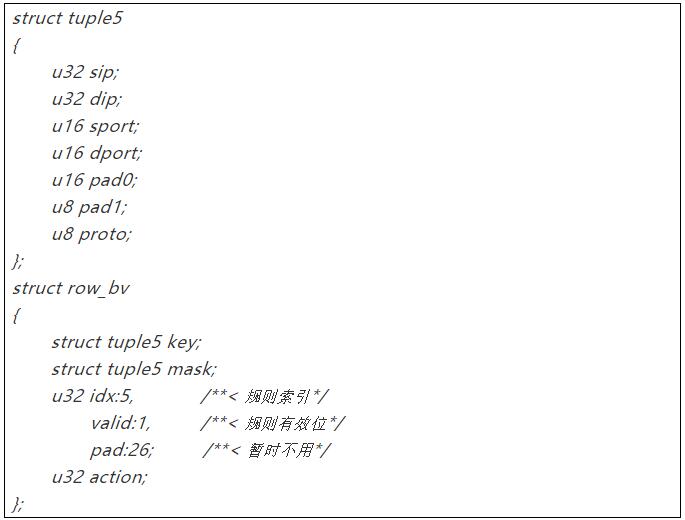

在之前的公衆号文章中我(wǒ)們爲大家介紹了湖南新實設計的新IP核：XS-TCAM-104x320的硬件設計及其具體實現，本篇文章則針對XS-TCAM-104x320 IP核的軟件部分API的使用進行說明，如圖1所示，軟件的實現是通過在FAST 軟件庫中添加Libbv庫來實現流表數據的各類操作（圖内标紅部分）。本期文章将着重爲大家介紹Libbv庫的相關接口以及使用方法。 一、軟件代碼說明       當前的XS-TCAM-104x320 IP 核共支持320條表項，每條表項基于五元組（源、目的IP地址，協議号，源、目的端口号）進行匹配，因此其軟件部分聲明的數據結構定義如下：      用戶在調用數據結構時，需遵守FAST-0.2.0規範，即key值與mask值需一一對應，以下是填充上述數據結構的示例代碼：      在示例代碼中，proto字段爲0，代表匹配ARP類型的報文，所以上述示例代碼的執行結果是：添加了兩條流表，一條支持ICMP報文轉發到2号端口，一條支持ARP報文轉發到2号端口。      在填充完流表之後，用戶可通過調用爲XS-TCAM-104x320定制的API接口将流表下發到硬件中，API接口如下所示：      用戶可在任何UA應用中調用上述接口，實現對XS-TCAM-104x320流表的操作。 二、示例代碼運行結果       在該示例代碼中，用戶可以通過參數控制4條流表的寫入位置用來測試當前流表項位于不同的地址時，硬件查表邏輯是否能正常執行。用戶可在r1()和r2()兩個函數中自行定義4條規則的内容，然後在運行示例代碼時使用參數控制流表寫入的位置，運行示例代碼的命令如下所示：      其中參數“1”是指第一條流表将寫入idx爲1的地址，參數“3”是指将第二條流表寫入idx爲3的地址。請注意，兩條規則的地址相差必須大于2，否則會前後相互覆蓋，造成未知的錯誤。最後一個參數“64”是指在idx0-idx63之間（除了用戶指定的流表位置）寫滿随機内容的流表，用于測試整個流表空間的查表能力。      在流表寫入之後，用戶根據流表将IP地址爲1.2.3.4和1.2.3.5的主機分别接入1、2号端口，即可相互正常通信，如圖2所示： 三、源碼的下載       支持XS-TCAM-104x320的新版本FAST軟件開發環境現已上傳至FAST社區官方網站，用戶可切換至“代碼”選項卡，點擊“FAST UA”選項，然後點擊圖3按鈕即可下載新版本的軟件開發環境：      用戶下載後可在linux中輸入命令解壓文件：       解壓完成之後，輸入如下命令進行配置和編譯：      上述命令執行完成後，用戶可在fast-0.2.0/tools/bv目錄下找到上述的示例源碼。      如對XS-TCAM-104x320 IP在軟硬件代碼下載或測試過程中有遇到任何問題，可以通過微信直接與我(wǒ)們聯系，我(wǒ)們會盡快給與回複。
